静止型无功发生装置[SVG]

您的位置： 首页 >> 产品中心 >> 主营业务 >> SVG >> 产品详情

静止型无功发生装置[SVG]

浏览：2758次　发布日期：2019-04-10　字号：大　中　小

装置简介装置原理技术特点装置构成技术指标

SVG系列高压动态无功补偿装置是以IGBT为核心的无功补偿系统，以三相大功率电压源型逆变器(Voltage Sourced Converter，简称VSC)为核心，其输出电压经过电抗器或者变压器接入系统，通过调节逆变器交流侧输出电压的幅值和相位，能够快速连续地提供容性或感性无功功率，实现快速动态调节无功的目的。实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效、优质地运行。SVG并联在电网中，相当于可变的无功电流源，其无功电流可以灵活控制，自动补偿系统所需要的无功功率。一方面有效的解决了谐波干扰投切并联电容器装置的问题，另一方面，可根据用户实际要求抑制或治理谐波，改善电能质量。SVG在响应速度、稳定电网电压、降低系统损耗、增加传输能力、提高瞬变电压极限、降低谐波和减少占地面积等多方面具有更加优越的性能。在配电网中，将中小容量的SVG产品安装在某些特殊负荷（如电弧炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。

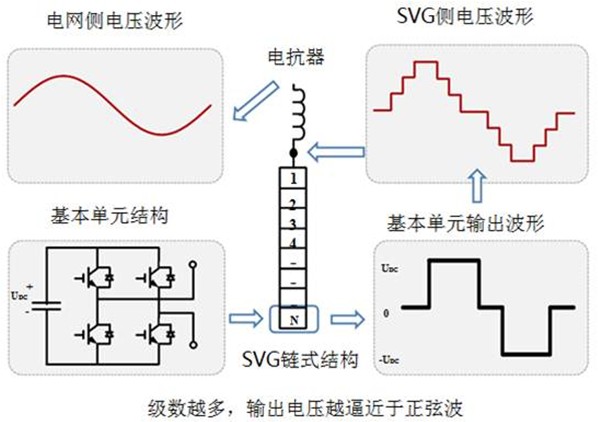

我司研制的全新一代静止同步补偿器是一种全控型FACTS装置。该装置采用链式多电平结构，具有结构紧凑、损耗小、响应速度快、模块化配置易于扩展维护，利用自主开发自抗扰技术，适应性强、误差小等诸多优点。采用高速数字信号处理器（DSP）和大规模现场可编程门阵列（FPGA）为核心的分层式拓扑结构的控制系统，可以满足高速调节算法实现及多链节扩展的灵活配置需要。目前该技术已广泛应用于风力发电、煤矿、配电网、轨道交通等领域，适合3kV～35kV电压等级系统中应用。
