技术特点与核心优势
（1）MCR-SVC技术特点
Ø 铁心采用并联磁路，磁密不饱和、漏磁自屏蔽，结构对称等设计方法，绕组采用自耦式、对称结构，有效地减少损耗和噪声。
Ø 采用直流助磁原理，利用直流励磁磁化铁心，改变铁心磁导率，实现电抗值连续可调。
Ø 快速响应控制技术：系统响应速度快，包括容量上升的速度和下降的速度。
（2）MCR-SVC核心优势
1）容量连续可调：可控电抗器容量调节范围可在额定值与接近零之间任意快速、连续调节；
2）可靠性极高：内部为全静态结构，无运动旋转部件，可控硅或二极管，即使被击穿，磁控电抗器仅相当于一台空载变压器在运行，不影响系统的其他装置的运行；
3）产生谐波极低：铁心磁密不饱和，对称结构互相不干扰，铁心损耗小，噪音低，伏安特性近似直线；本体基本上不产生谐波，控制回路产生的少量谐波，由于采用Δ接线，不向系统输出；
4）损耗小：漏磁通在铁心内得到有效自屏蔽，在线圈和油箱中产生附加损耗小，总损耗小；自身有功损耗占容量的0.5％～1％，是磁阀式电抗器或相控电抗器的1/3以下；
5）占地面积小：可控电抗器尺寸和安装方式与同容量电力变压器相同，自励磁，体积小，占地小，用料少，成本低；
6）免维护：油浸或环氧浇注干式可控电抗器的维护与普通电力变压器相同，适合无人值守变电站运行。晶闸管系统产生热量小，自然风冷却，可靠性高，免维护；
7）无漏磁：无漏磁，涡流损耗小，对系统人体及其他电子仪器无害，对场地无特殊要求。

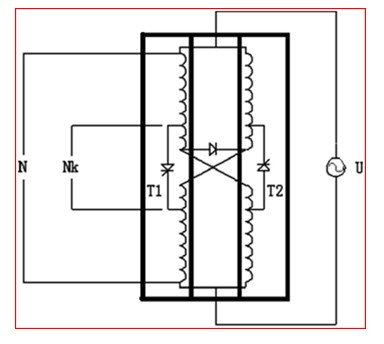

（1）MCR本体
采用高导磁冷轧硅钢片和铝导线，并采用低温升设计，具有极高的可靠性，设备寿命达到30年以上，维护简单，维护工作量小。采用室外安装方式，系统可靠简洁，安装方便，基建工作量非常小。
结构：干式自冷/油浸式油冷。
作用：通过晶闸管阀组的控制，用于提供系统所需要的感性无功量。

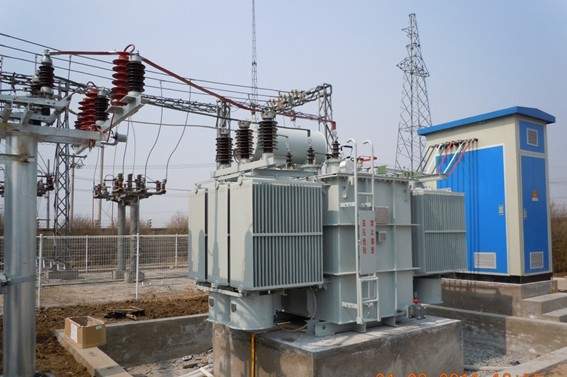

站内MCR-SVC

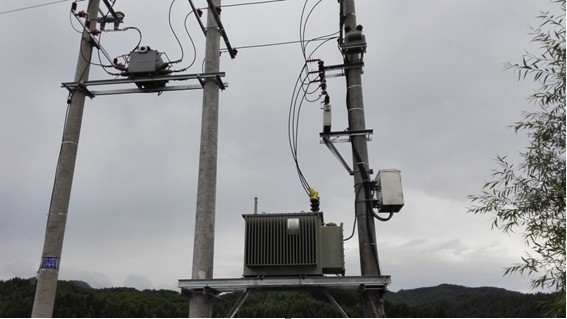

柱上式MCR-SVC（10kv）
（2）励磁系统
工作电压极低，只有几百伏，功率很小，仅为MCR功率的0.3%左右，电力电子元件全部采用进口优质低压元件，无须任何器件的串并联，所有元件高度成熟可靠。励磁系统自身具有完备的保护系统，可充分保证其运行的安全。励统中的电力电子器件的触发系统采用光电触发方式，主回路和控制回路隔离性能好，具有较强的抗干扰能力。
（3）控制监控、保护系统
采用全数字控制系统，独特的控制算法，响应时间快，可靠性高。控制系统与励磁系统之间的具有友好的人机界面，方便用户使用和维护。监控系统对装置中相关模拟量与开关量进行集中监控，用户可在监控系统上实现对所有相关信息的监测，并可通过监控系统对MCR-SVC装置远程操作。
（4）滤波支路
由电抗器、电力电容器、电阻器（有高通通道时使用）三部分组成一个滤波通道，根据系统要求可以组成多个滤波通道，分别用于滤除相应的高次谐波。
