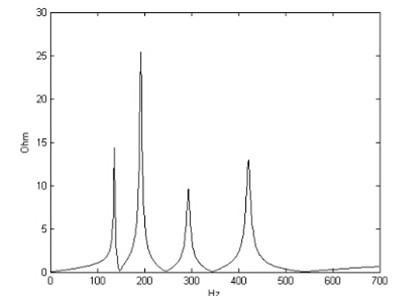

（1）单调谐滤波器：通过配置电容器、电抗器的参数，使其在某一频率下呈现低阻抗特性，以吸收绝大部分该频率的谐波；
（2）高通滤波器：通过配置电容器、电抗器、电阻器的参数，使其在某一频率以上呈现低阻抗特性，以吸收绝大部分该频率以上的谐波。

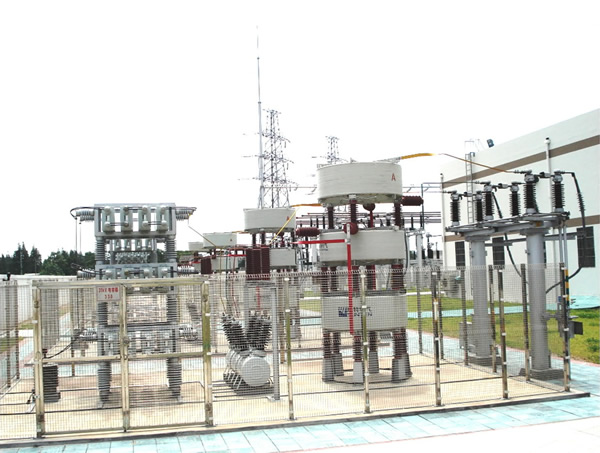

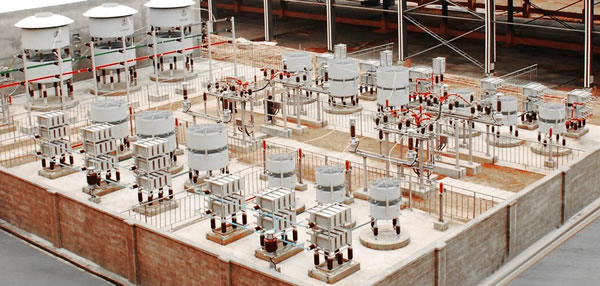

电力滤波补偿装置由滤波电容器、滤波电抗器、滤波电阻器和其它设备组成
（1）滤波电容器
l 采用全膜介质结构、内熔丝、内放电电阻、极板折边、不锈钢外壳、大爬距套管，也可根据用户需要提供外熔丝和放电线圈；
l 稳态过电流：电容器允许在由于电压升高及高次谐波造成的有效值为1.3In的稳态过电流下运行；
l 电容器装置故障保护可根据接线方式采用内熔丝、外熔断器、继电保护的合理配合，继电保护可以采用开口三角不平衡电压保护、相电压差动保护、桥式差电流保护及双星不平衡保护。
l 电容器组每相电容值误差不超过设计值±5%，三相间偏差不超过2%； 单台电容器的技术条件满足GB/T 11024.1和ZB K48004的规定，成组电容器的设计参考GB 50277的要求。
（2）滤波电抗器
l 采用干式空心电抗器；
l 能长期承受1.35倍过电流；
l 能承受最大谐波电流；
l 在额定电流下电抗值的允许偏差不超过±2%；
l 在所允许过电流情况下的电抗值应等于其额定电流下的电抗值；
l 滤波电抗器的电感值采用连续或抽头调节，其调节范围至少为±5%；
l 电抗器的品质因数Q值根据滤波要求精确设计；
l 电抗器安装方式采用三相瓶装时，可采用“一”字排列或“品”字排列，空心电抗器由于互感器影响较大，因而在安装时必须保证一定的防磁距离；
l 其余要求满足GB 10229。
（3）滤波电阻器
l 采用无感编织电阻；在周围温度为＋20℃时误差不大于5％。
l 能承受最大过电流。
l 选用国内名牌优质产品。
l 电阻器电气间隙和爬电距离参照GB336-77，JB618规定。
（4）其它设备
l 隔离开关、避雷器、熔断器、放电装置、电流互感器选用国内优质产品，保证FC的整体性能。
l 无间隙氧化锌避雷器通常采用相对接线方式，以限制投切电容器组所引起的操作过电压，如用户有特殊要求，可以满足用户接线方式。
l 放电线圈并接于电容器的两端，二者承受相同的工作电压和同样的运行工况，所以放电线圈的额定端电压应与电容器组的额定电压配合，放电容量应大于等于所并联的电容器的额定容量，当电容器组断开电源时，能将电容器两端剩余电压在5秒钟内降至50V以下。
l 采用元件内熔丝保护的装置当电容器单元内部元件击穿后，内熔丝能瞬间将故障元件可靠隔离，从而使电容器单元可靠运行，采用外熔断器保护的装置，当电容器内部部分串联段击穿时，熔断器动作，将故障电容器单元可断开，有效地防止故障扩大，熔点器采用喷逐式，额定电压不低于被保护的单台电容器的额定电压，熔丝额定电流按电容器单元的额定电流的1.5倍选择；
电压等级：FC:6～110kV
额定容量：150kvar~350000kvar
允许电容偏差：电容器组允许的电容偏差为装置额定电容的0~+5%
三相电容器组的任何两线路段子之间，其电容的最大与最小值之比不超过1.02；电容器组各串联段的最大与最小电容之比不超过1.02（可根据用户特殊要求生产精度更高、电容偏差更小的产品）
装置执行标准：GB/T14549《电能质量公用电网谐波》、GB50227《并联电容器装置设计规范》，功率因数满足用户要求；
专用谐波潮流仿真程序进行滤波器优化设计，补偿效果最佳；
根据需要，可配自动投切控制器；
具有全面的保护功能。
